Микроскоп, предназначенный для пайки, должен удовлетворять специфическим требованиям этого процесса: быть удобным, стабильным в работе и обладать рядом ключевых характеристик.
Увеличение
Для пайки большинства компонентов достаточно 8-, 10- или 20-кратного увеличения. При инспекции, поиске дефектов и оценке состояния элементов полезно увеличение до 45–50×, а иногда – 90–100× (редко 150–200×). Оптимально, если оптика имеет плавный зум: легко «пройти» от минимального увеличения к рабочему.
Рабочее расстояние
Между платой и нижней частью микроскопа должно оставаться пространство, достаточное для свободного манипулирования паяльником и инструментами. Учитывайте не только паспортное расстояние до линзы, но и вынос корпуса и кольцевой подсветки (часто выступают на 7–12 см). Практичный зазор — 120–165 мм чистого пространства.
Подсветка
Кольцевая лампа диаметром 7–12 см и мощностью не менее 5 Вт считается оптимальной: равномерно освещает зону пайки, минимизирует блики и тени от инструмента. Лучевая (гусеничная) подсветка может дополнить кольцевую, обеспечив контрастное освещение для выявления трещин и микронеровностей, но полностью её не заменяет.
Штатив
Основание должно быть массивным и устойчивым. Узел фокусировки обязан работать без люфтов в обеих плоскостях; иначе при регулировке зума, яркости или фокуса изображение будет дрожать, а глаза быстро устанут.
Окуляры
Наиболее комфортны окуляры 10× с полем зрения 22 мм: широкая зона обзора без «эффекта замочной скважины». Бюджетные варианты с полем 20 мм этим страдают.
Наглазники
Мягкие наглазники значительно повышают эргономику при длительной работе: они отсекают боковой свет, улучшают контраст и слегка поддерживают голову, снижая нагрузку на шею.
Порт для камеры
Необязателен, но желателен, если бюджет позволяет. Позволяет позже установить камеру и выводить изображение на монитор.
Камера
Базовые модели дают возможность работать, глядя сразу на экран. Продвинутые камеры дополнительно делают фото, видео, подключаются к ПК, имеют измерительный функционал, а иногда и автофокус.
Дополнительные аксессуары
Подвижный XY-стол с ручками (часто концентрическими) помогает аккуратно перемещать плату под большим увеличением без рывков и потери нужного участка.
Рекомендуемые микроскопы для пайки:

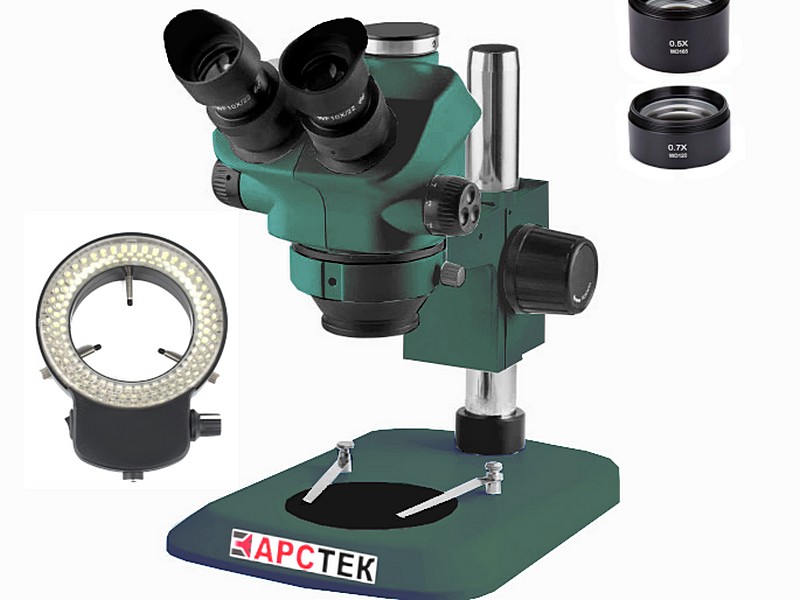

- ARSTEK SZ0750 – стереоскопический микроскоп с портом под камеру;
- ARSTEK SZ0745 – стереоскопический бинокулярный;
- ARSTEK MIMIC – цифровой электронный с встроенным монитором;
- ARSTEK MIMIC BM – цифровой электронный без монитора.
